項目建設

背景

露天采石場的爆破作業以及大型采掘設備的采裝作業都會產生大量的粉塵，從而帶來粉塵污染。粉塵污染一 直是露天礦山環保中一個棘手的問題，它不但降低了作業區及其周邊環境的空氣質量，危害工作人員和周邊 人員的身體健康和生命安全，而且還會損壞機器設備，引發多種事故，從而影響生產和企業的經濟效益。因 此，治理采石場粉塵污染刻不容緩。

目標

通過優化6項政策、打好7場硬仗、強化7項保障措施，設區市細顆粒物（PM2.5）平均濃度下降4%，確保重 污染天數明顯減少，大氣環境質量明顯改善，全面開展空氣污染防治工作，助力獲取藍天保衛戰的勝利。

建設任務

建設揚塵污染防治監管信息系統，對揚塵污染源基本信息和揚塵在線監測數據實現統一管理，結合GIS地圖進 行實時監測數據的綜合展現，監測指標包括PM2.5、PM10、TSP等，同時提供監測點視頻監控情況對環境質 量的實時變化、污染物的超標情況進行實時報警，并實現現場噴淋降塵設備的聯動開啟。

揚塵在線監測系統

奧斯恩揚塵在線監測系統OSEN-6C通過了北京計量院的檢測認證，獲得 了國家環境保護產品認證（CCEP認證）證書、計量器具型式批準證書（ CPA認證），該系統符合GB3095-2012《環境空氣質量標準》中規定， 是一款可連續自動監測不同環境功能區、揚塵重點監控區監測點的，且具 有完善功能的揚塵監測設備；

主要用于主要適用于數字城管、智慧城市、建筑工地、垃圾場、拆遷工地 、碼頭、產業園、社區、道路揚塵環境監測監控中心。

目前我司較為出名的案例合作有中國中鐵集團、廣西建工集團、中國建筑 、中國鐵建集團、湖南建工集團、深圳路橋工程有限公司、中國路橋工程 公司、碧桂園集團、湖南建工集團等。

該系統由顆粒物在線監測儀、數據采集和傳輸系統、后臺數據處理系統及 信息監控管理平臺共四部分組成。

系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀、揚塵 參數和采集傳輸?shù)仍O備，實現了實時、遠程、自動監控顆粒物濃度;數據通 過采用3G/4G或有線網絡傳輸，可以在智能移動平臺、桌面PC機等多終端 訪問;監控平臺還具有多種統計和高濃度報警功能。

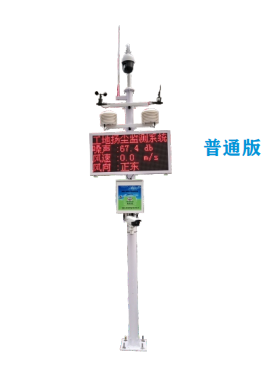

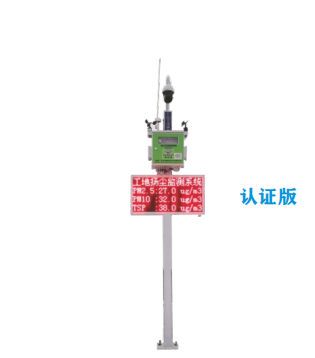

系統整體結構采用3m高的立桿架起，顆粒物采樣口高度設在距地面 2.0m～4.0m 之間，采樣管垂直設置，采樣口到在線監測儀管道長度不大 于 2.5m。除顆粒物監測以外，可根據用戶需求增配氣象五參、噪聲的參 數，模塊化安裝組合。

主要性能

揚塵在線監測系統由顆粒物濃度傳感器作為主要的揚塵狀態監測手段，對市區工地的揚塵顆粒物濃度進行信息采集，每套系統 可監測并顯示PM10、PM2.5、TSP、噪聲等關鍵信息，并結合視頻在線監控系統，實現數據視頻疊加顯示；揚塵在線監測系統具備 自動校零功能，配備自動化信息采集模塊，通過高性能嵌入式系統對傳感器進行24小時信息采集，并通過4G無線或有線網絡將數據 上傳至服務器，實現在線實時監測。揚塵在線監測系統目前已同時具備由國家環保部頒發的中國環境保護產品認證證書CCEP、省級 計量院出具的計量器具型式批準證書CPA。

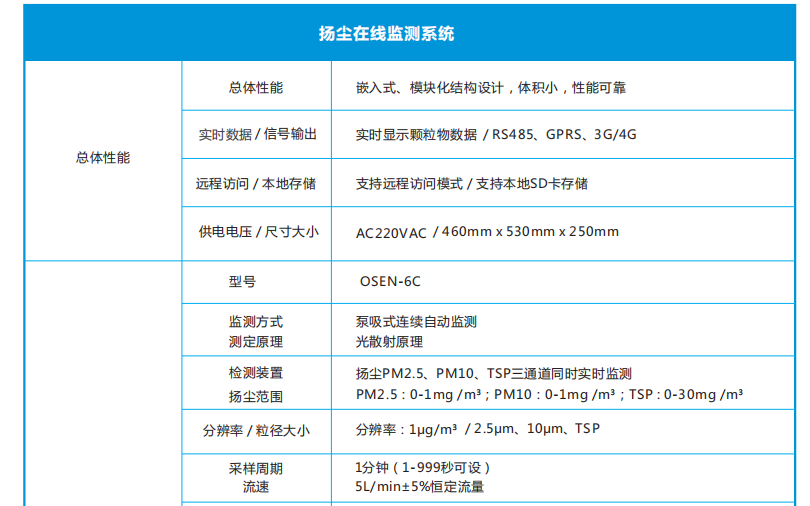

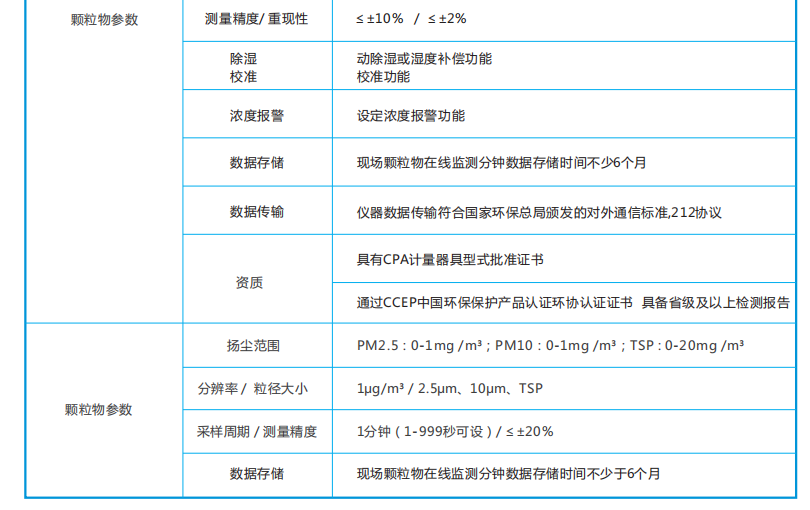

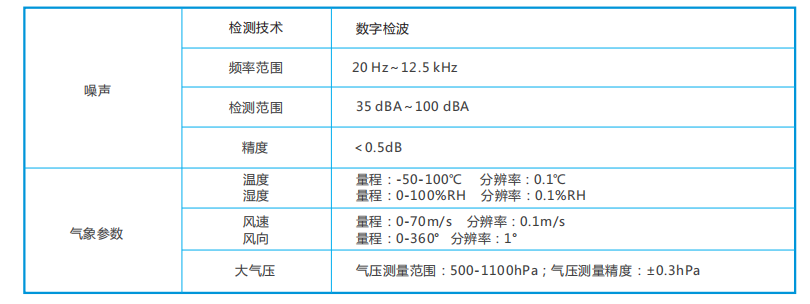

基本參數

產品特點

1、集成度高，方案靈活：系統可集成揚塵（PM2.5/PM10、TSP），溫濕度，噪聲，氣象等要素。 數據集采集、傳輸、發布顯示于一體。通過集成高，靈活的方案，模塊化部署，可以全方位滿足不同場合使用需 求；無工具拆卸，方便點位遷移與設備維護。

2、多媒體顯示：可配單色，雙色，三色，全彩，可對顯示界面進行定制，附加顯示時間日期等信息。 LED 無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距 離限制，應用廣泛；終端掉線上線后可以實現續傳，節省流量。

3、百葉箱設計：適用于各種氣象條件，保證空氣流通無死角，內外無溫差。 可擴展的功能：提供其它氣體傳感器選擇，提供不同規格的顯示屏接口，預留了可擴展氣體監測顯示的接口。 可根據需求內置GPS定位模塊，采用全球定位系統，實時跟蹤設備，內置實時時鐘，具有北斗自動校時功能。

特色功能

現場端物聯感知

智能感知層實現多維一體化，包括有害氣體實時監測、氣象參數監測裝置等。

加熱除濕裝置

為避免檢測結果受環境濕度的影響，設備配備了加熱除濕裝置，采樣的氣體經設備內部溫濕度傳 感器監測后，如超過預設閾值，自動對采樣氣體進行加熱除濕、干燥，消除了被檢測氣體濕度對 檢測結果的影響。

顆粒物原 位測量裝置

本設備主要實現對揚塵PM2.5、PM10、TSP三通道同時實時監測。 本設備采用光散射原理測量顆粒濃度，較之傳統的β射線，微量震蕩天平法法測量粉塵濃度，具 有適用性廣、測量速度快、運維方便、可在線實時測量等優點。

GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息 上傳至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

天氣預報 同步功能

可獲取設備安裝點區域實時天氣預報同步到LED屏幕上顯示 ，在向游客展示實時監測數據信息時， 同步展示天氣預報。

斷點續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷點續傳功能，當設備監測 到網絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網咯后，自動將斷線的這段時 間里所監測到的數據上傳至服務器保存。

超標報警

設備可設置報警閾值，支持遠程設定，將PM10超標閾值設為150μg/m3，15分鐘內平均濃度超 過該數值，設備自動報警并上傳至 監管平臺，通過PC端平臺或移動微信端提醒監管人員，如設 備端配備報警器，可自動聯動報警器進行聲光報警，或聯動現場噴淋降塵設施進行降塵處理。

傳輸網絡

設備支持3G/4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩 云平臺，保存，分析，統計展示，預警處理。

視頻監控系統

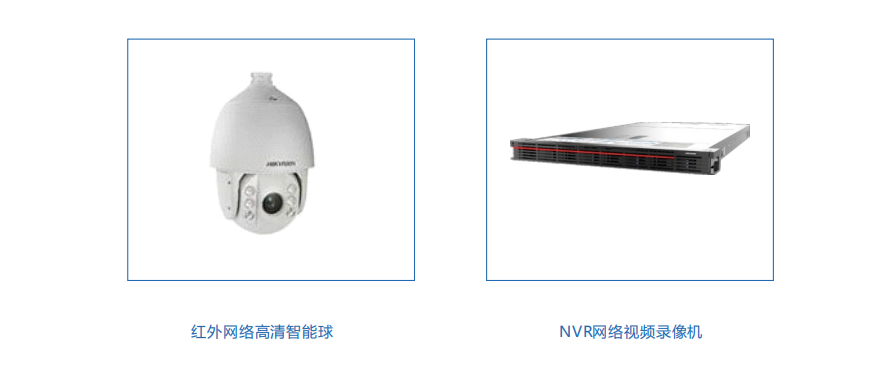

系統采用紅外網絡高清智能球的種種特性使之可廣泛應用于需要大范圍高清畫質監控的場所，如:河流、森林、公路、鐵路、機場 、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。

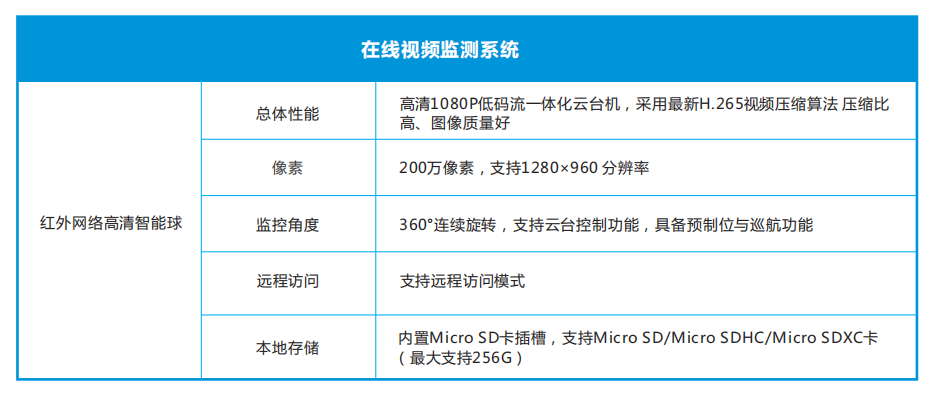

基本參數

功能特點

視頻監控

支持最大1920×1080@60fps高清畫面輸出

監測數據與視頻疊加顯示

支持H.265高效壓縮算法，可較大節省存儲空間

支持超低照度，0.005Lux/F1.6(彩色),0.001Lux/F1.6(黑白) ,0 Lux with IR

支持23倍光學變倍，16倍數字變倍 采用高效紅外陣列，低功耗，照射距離最遠可達150m

支持1080p@60fps、960p@60fps、720p@60fps高幀率輸出

支持三碼流技術，每路碼流可獨立配置分辨率及幀率 支持區域入侵偵測、越界偵測、移動偵測等智能偵測功能

支持手動跟蹤、全景跟蹤、事件跟蹤，并支持多場景巡航跟蹤

支持斷網續傳功能保證錄像不丟失，配合Smart NVR實現事件錄像的二次智能檢索、分析和濃縮播放

支持寬動態范圍達120dB，適合逆光環境監控

支持3D數字降噪、強光抑制、電子防抖、SmartIR

支持360°水平旋轉，垂直方向-15°-90°

支持300個預置位，8條巡航掃描

支持3D定位，可通過鼠標框選目標以實現目標的快速定位與捕捉

支持定時抓圖與事件抓圖功能

支持區域曝光與區域聚焦功能

支持中心鏡像功能

支持定時任務、一鍵守望、一鍵巡航功能

支持1路音頻輸入和1路音頻輸出 內置2路報警輸入和1路報警輸出，支持報警聯動功能

支持最大256G的 Micro SD/Micro SDHC/Micro SDXC卡、NAS存儲

防雷、防浪涌、防突波，IP66防護等級

監測方案

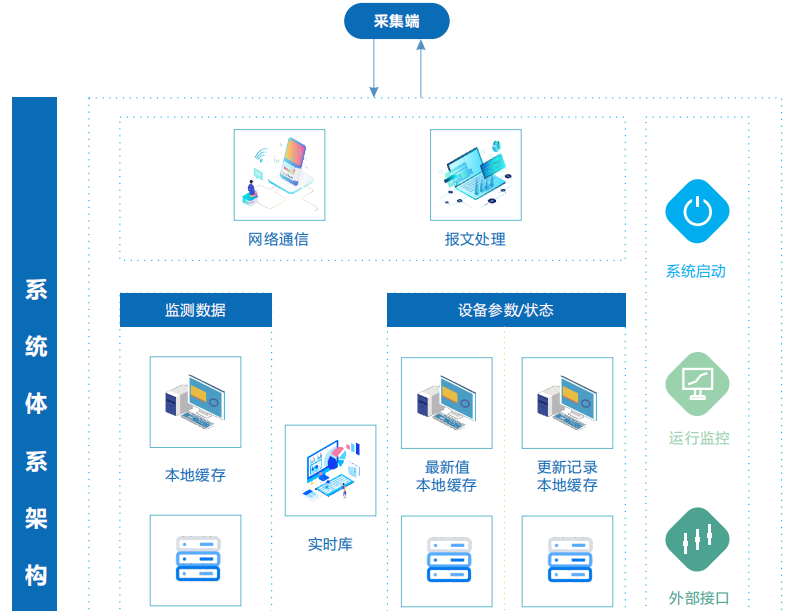

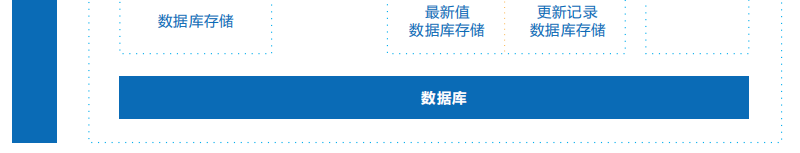

系統架構

01采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。

09 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模 式（如定時發送模式、實時發送模式、召喚發送模式等）和多種通訊協議進行數 據采集。

實時內存庫

為了能保證系統的實時性，系統設有一個緊湊的、功能強大的實時內存庫， 用來實時、高效地處理海量實時數據、實時狀態、實時報警、遙調指令、計算量 數據等，對內部數據對象進行查找、定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口，以便于第三方或軟件開發人員訪問其中的數 據（如 WEB 開發人員通過該接口在網頁上顯示相關數據）。

數據處理

系統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而系統軟 件具有很強的數據處理能力，能根據客戶提供的計算公式、工程轉換方法、項目 系數、審核規則、國家或行業相關規定等對采集的原始數據進行運算，算完后將 原始數據和運算后數據在數據庫不同表中同時分別存儲。且出現越限數據、質量 碼異常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入功能，管理員通過相關配置界面選擇其中一種數據庫。系統具備數據緩存技術，將來不及寫入數據庫的數據及時存儲到實時 文件里，在系統空閑時或故障恢復后及時將數據補回到數據庫內，確保數據不丟 失。對于與數據庫的連接、插入、查詢等操作，充分考慮了系統的容錯性，如出 現斷線重連、異常屏蔽、數據庫死鎖等異?，F(xiàn)象，系統均具有處理能力。 系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、 查詢、更新等。

系統性能

由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

01 可支持10000個點的數據并發處理，并且可擴展通訊協議。

02 可確保7*24小時穩定無故障運行。

03 系統寫入速度不低于10000條/秒。

環保大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進行質控、分析以 及應用。系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策支持。數據詳情可 進行多元化展示，國控站點數據同屏輸出，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全面覆蓋，同時，具備數據監 管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求.

平臺特點

1、云平臺支持多種監測儀器（常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線源解析數據、 超級站數據、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空 氣質量狀況，提供全面的數據支撐。

2、  調取全市國控站點數據，同屏輸出，比對分析 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述 多站點數據比對分析曲線展示；巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量 自動生成日報、周報、月報分析報表，報表自動填充

3、地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距 數據時序趨勢：提供時間趨勢、GIS空間、同比環比、排名、分析報表、分析報告和 優良天達標天分析功能。

4、實時監控前端監測設備傳感器狀態，及時上報故障信息；報警信息推送，數據異常、超標， 傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號提醒。

5、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管 移動APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異。

平臺主要功能界面展示

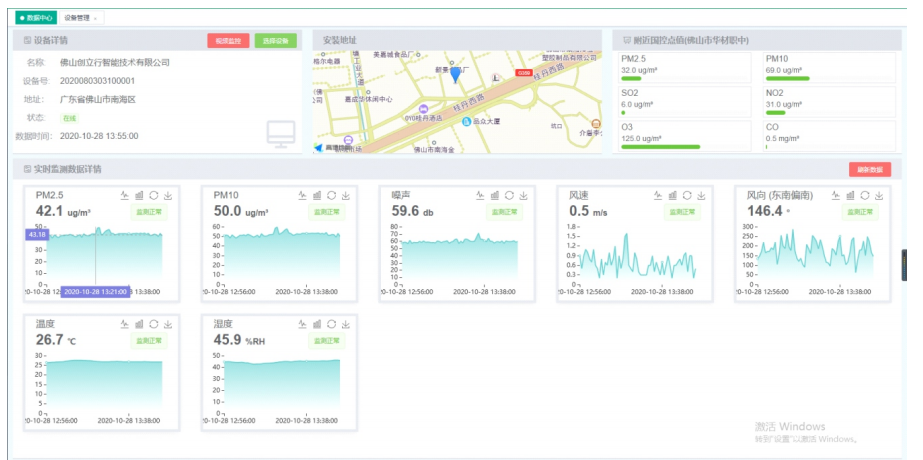

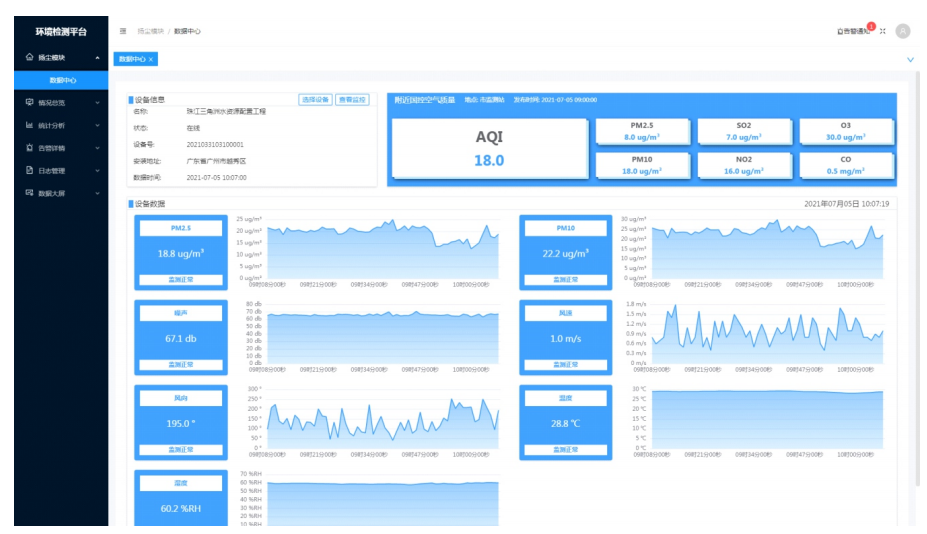

(1) 數據中心：單點設備實時數據查看，國控數據同屏輸出參考，數據曲線變化分析，實時掌控數據動態。

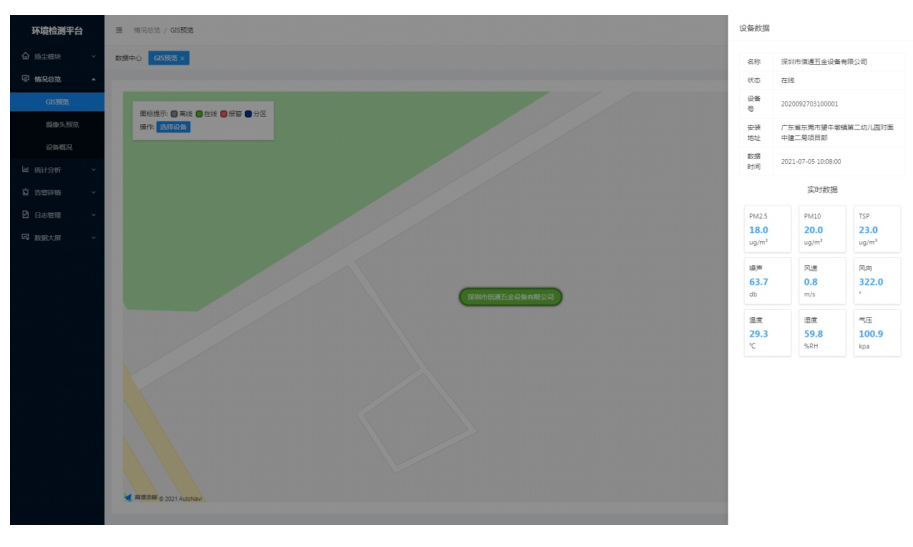

(2) 地圖展示：查看轄區內所有已安裝設備的位置信息，設備狀態清晰可見，快速判斷設備在線離線狀態以及是否數據超標，快速處 理；亦可選擇單臺設備查看某臺設備詳細信息。

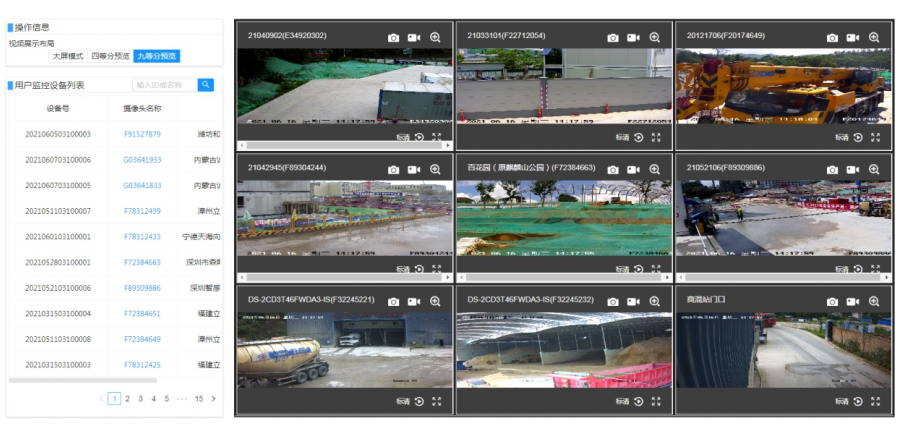

(3) 視頻監控：現場視頻監控查看，可同時打開多個監控視窗，實時查看現場環境，確定污染源頭。

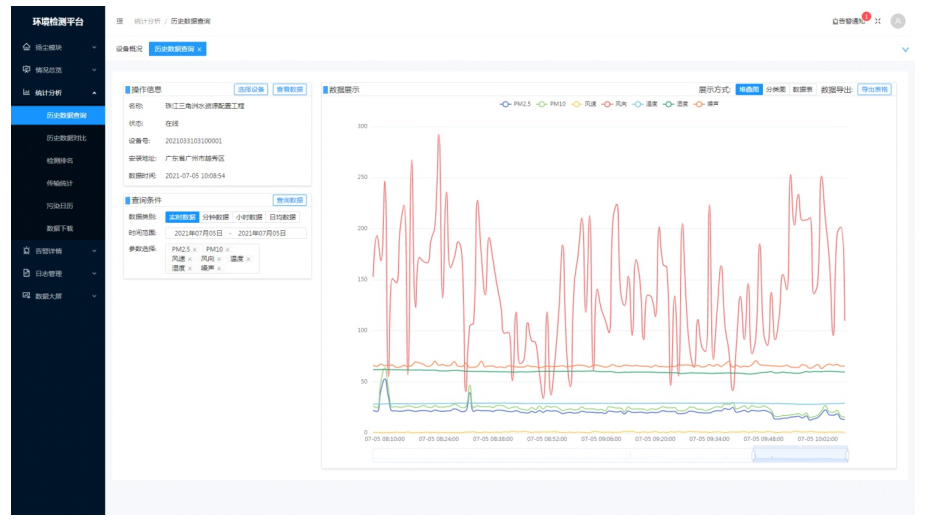

(4) 歷史數據：回溯設備在某一時間段內的數據詳情，包含實時值、分鐘均值、小時均值以及日均值，并生成相應的數據曲線走勢圖 ，具備多種展示樣式。

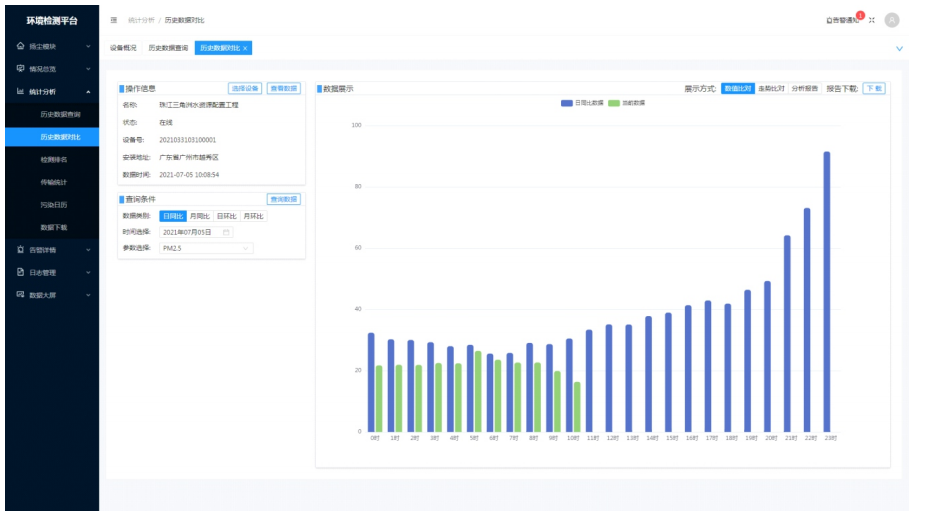

(5) 數據對比：查詢設備的同比環比數據，便于分析在對比時期內發展變化的方向和程度。

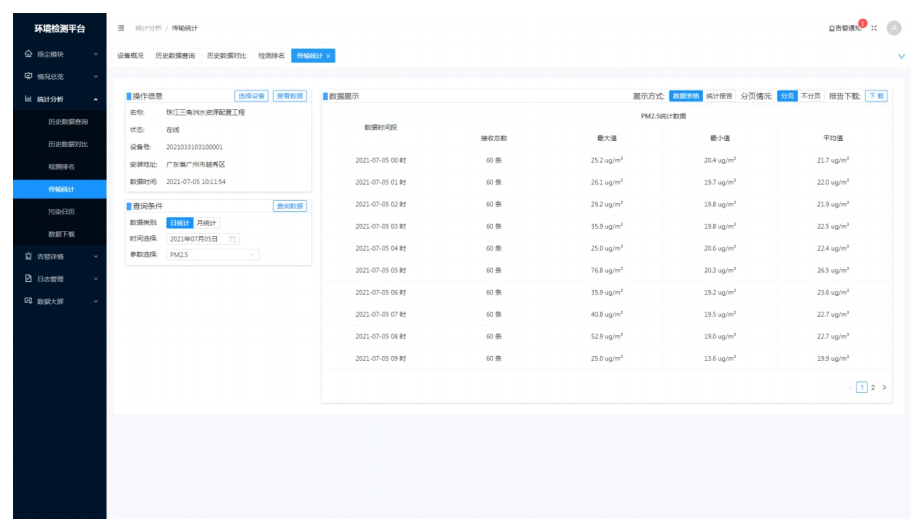

(6) 傳輸統計：可查看每個時間段數據傳輸?shù)臄?shù)量，是齊全的還是缺少的。最大值、最小值和平均值。

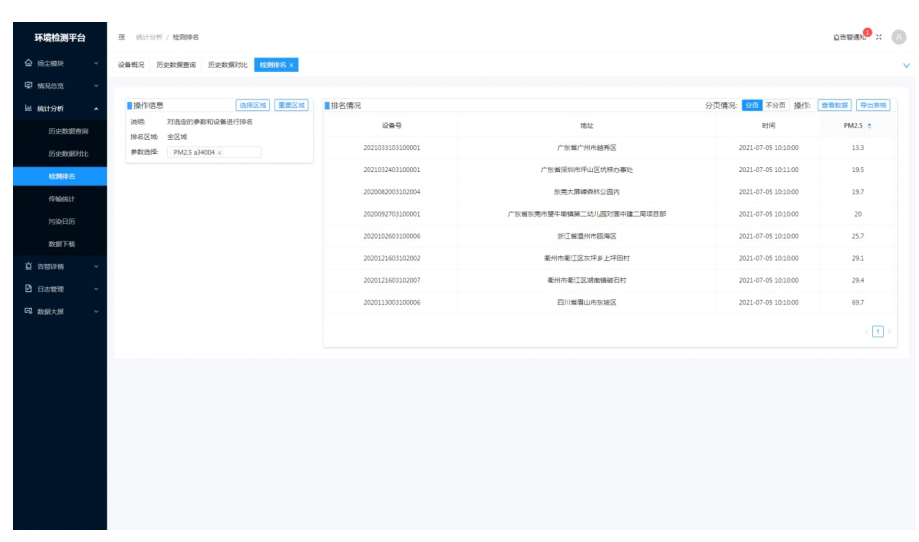

(7) 設備排名：對轄區內已安裝的設備根據其監測數據進行排名，進而篩選出污染較重的企業。

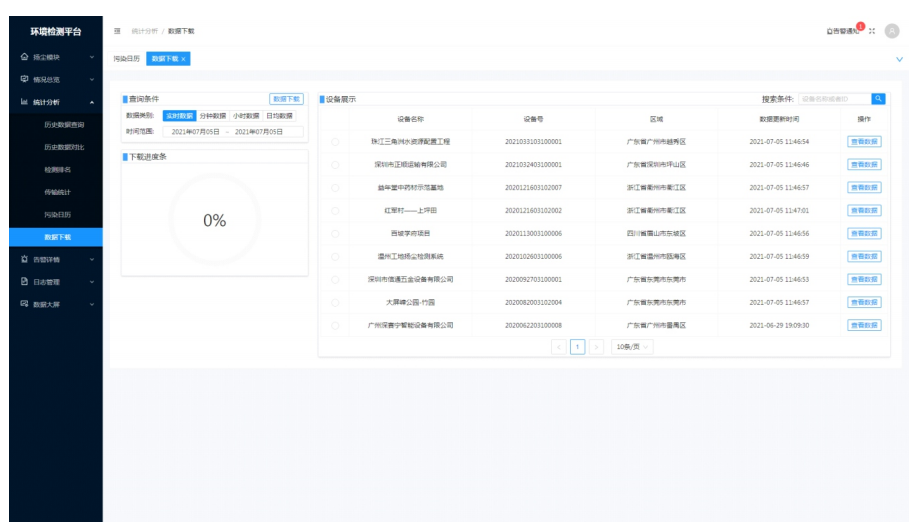

(8) 數據報表導出：對設備根據數據類型做數據報表導出操作，便于數據留檔。

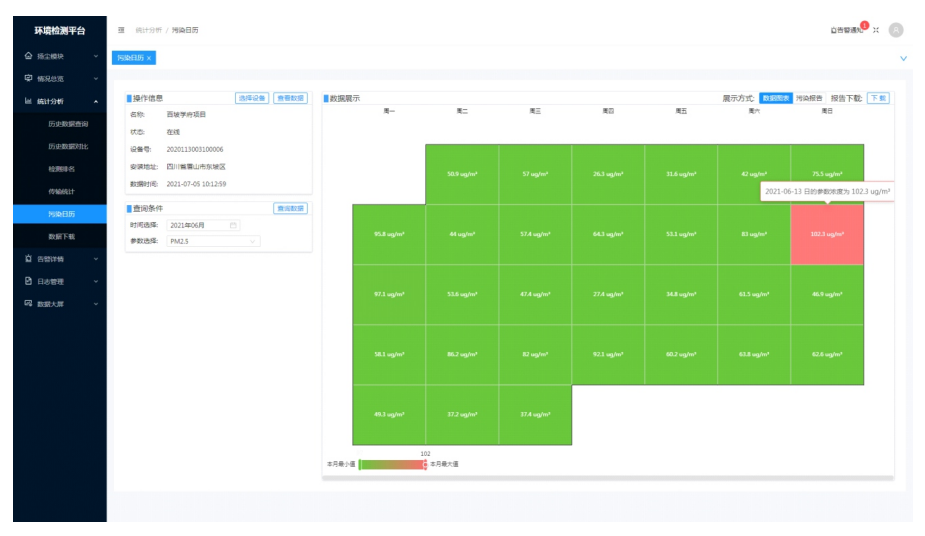

(9) 污染日歷：查詢設備在某個月內每一天的數據指標，找尋規律，鎖定源頭。

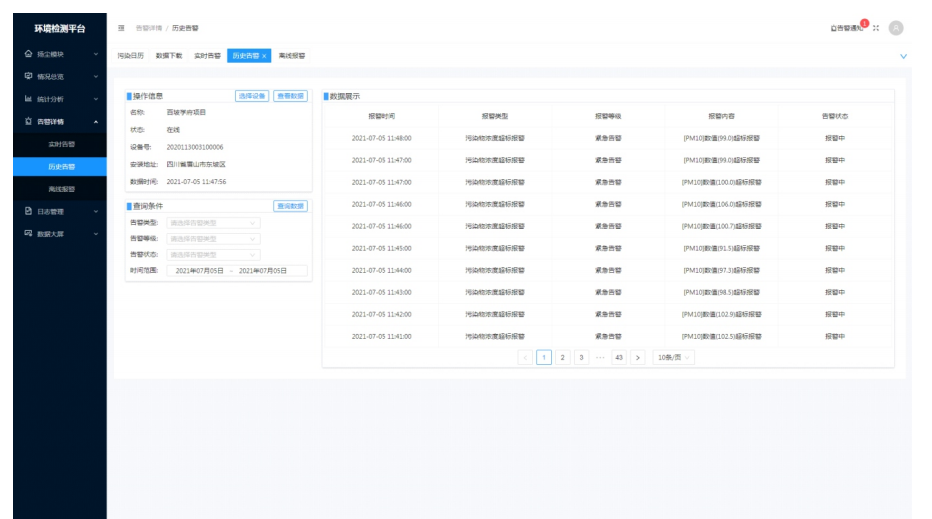

(10) 報警信息查詢：報警信息可分為實時告警信息、歷史告警信息、離線告警信息，數據超標平臺立即報警警示，快速辨別告警詳 情，便于快速處理。

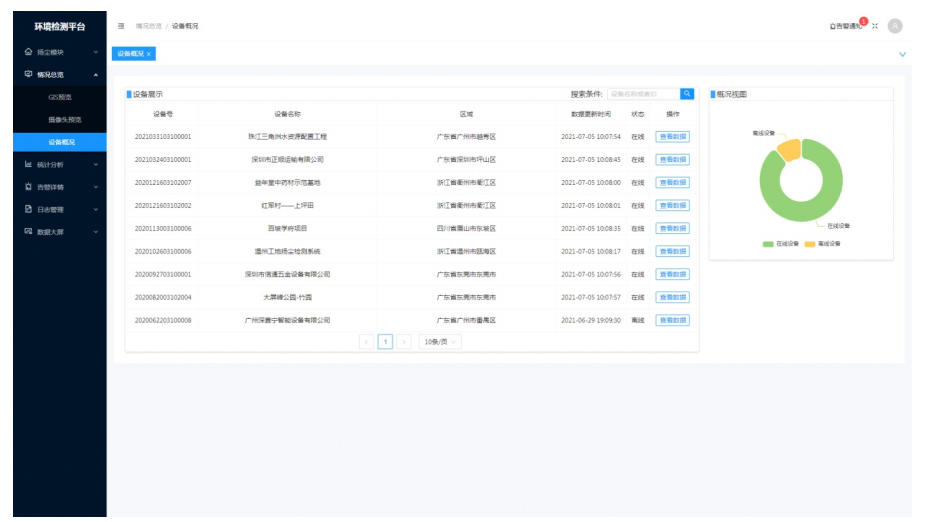

(11) 設備狀態：設備狀態查詢，可快速查詢設備的狀態。

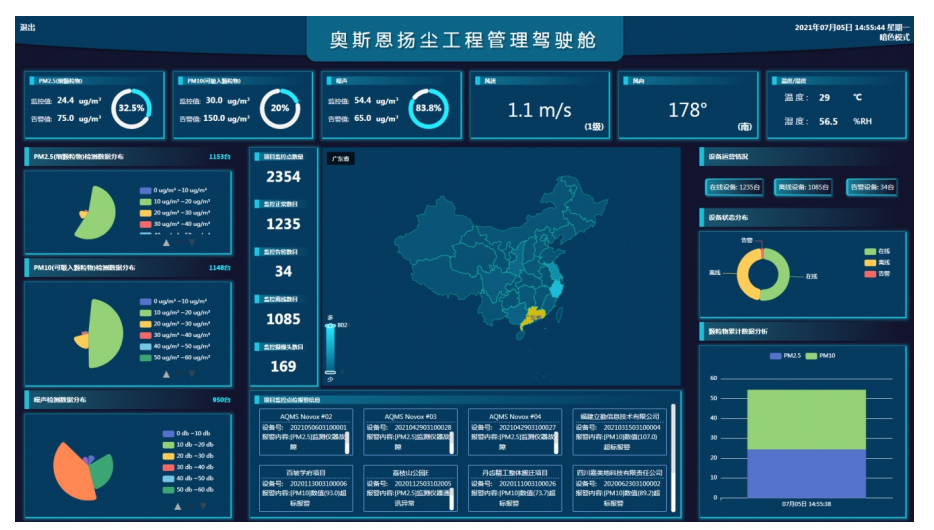

(12) 數據監管駕駛艙：大數據監管大屏，便于環保監管人員統籌監管，實時掌控轄區內個企業監測點位的污染排放動態，超限排放 及時處理，設備狀態異常及時反饋上報，快速解決，有效監管。

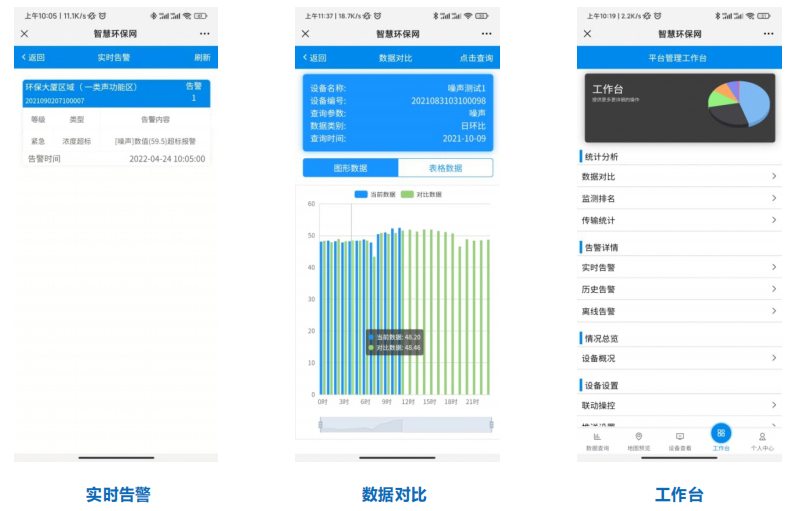

微信公眾號

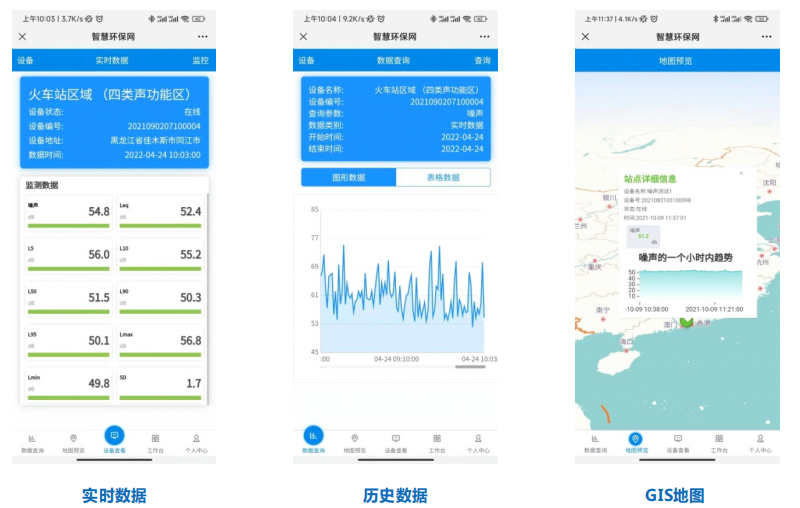

為滿足客戶移動監測的需求，我司開通了微信公眾號服務，可通過其遠程監督控制的監測設備，凡是能使用微信的手機，不管 是android系統，還是ios系統，只要關注了公眾號，都可通過登陸設備賬號，隨時隨地進行設備狀態，數據的查詢，方便快捷。

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。 人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境污染比較嚴 重，持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一般，每次報警都會為用戶存入一條短信，且必須手動 刪除短信，操作繁瑣；報警記錄可查。
