項目介紹

揮發性有機化合物（VOCs）是指沸點在50℃～260℃之間、室溫下飽和蒸氣壓超過133Pa的易揮發性化合物，其主要成分為烷類、苯系物、芳烴類、烯類、鹵烴類、酯類、醛類、酮類和其他化合物等，它的成分復雜，所表現出的毒性、刺激性、致癌作用對人類健康造成較大的影響。

奧斯恩自主開發的環境空氣非甲烷總烴在線監測系統。主要應用于廠區環境空氣，廠區邊界空氣，以及空氣站中的非甲烷總烴實時在線監測，本系列在線氣相色譜分析儀采用國際先進技術，性能穩定可靠，自動化程度高，檢測范圍寬，能夠測量VOCs等多項參數，對VOCs的濃度進行連續、實時地跟蹤監控，并將所有的監測參數傳輸至工控機軟件和用戶DCS系統，可通過數采儀與環保部門的數據系統通訊。系統設備放置在分析小屋內，操作和維護方便，具有現場數據實時傳送、遠程故障診斷等功能，實現了工作現場的無人值守。整套系統結構簡單，模塊化設計，穩定性強，運行成本低。

項目設計依據

GB   16297-1996《大氣污染物綜合排放標準》 GB 27632-2011《橡膠制品工業污染物排放標準》GB 3095-2012《環境空氣質量標準》

GB 31571-2015《石油化學工業污染物排放標準》GB 31572-2015《合成樹脂工業污染物排放標準》TJ 36-79《工業企業設計衛生標準》

CCAEPI-RG-Y-024-2019揮發性有機物監測儀認證規則

HJ 1013-2018固定污染源廢氣非甲烷總烴連續監測系統技術要求及檢測方法

項目設計方案

項目設計方案

測量參數：VOCs氣態污染物（非甲烷總烴+氣象五參數）。

系統特點

環境空氣非甲烷總烴在線監測系統主要具有以下技術優勢：

優勢一：采樣預處理系統采用全程恒溫伴熱，避免樣氣中水蒸氣冷凝、影響樣氣的測量濃度；

優勢二：系統不需要富集解析儀，成本更低，檢測周期＜2min；

優勢三：可以同時測量環境氣象五參數、總烴、甲烷、非甲烷總烴；

優勢四：可配備隔爆儀表機柜，適用于防爆場合安裝要求；

優勢五：使用經過硅烷化處理的氣路管道，大大降低了氣體樣品在管壁內的吸附殘留；

優勢六：智能的FID檢測器熄火自點火報警功能，對氫火焰氣路進行有效的安全管控

優勢七：分析儀支持多檢測器配置，提高分析儀的應用范圍；

優勢八：支持TCP/IP網絡對分析儀遠程操控，也可通過觸摸液晶屏直接現場操作分析儀

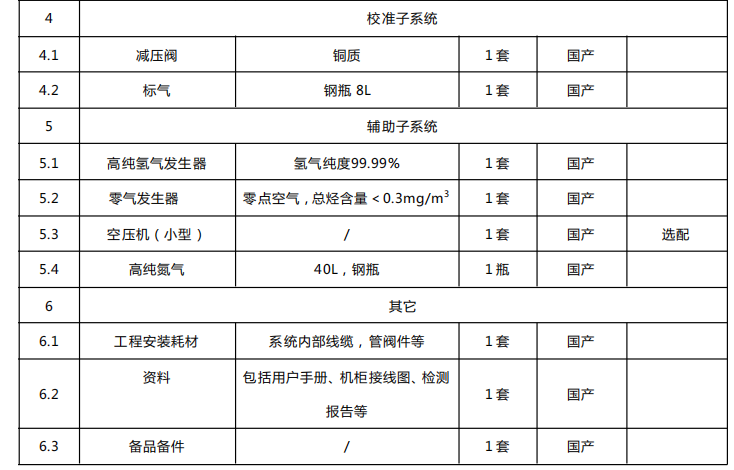

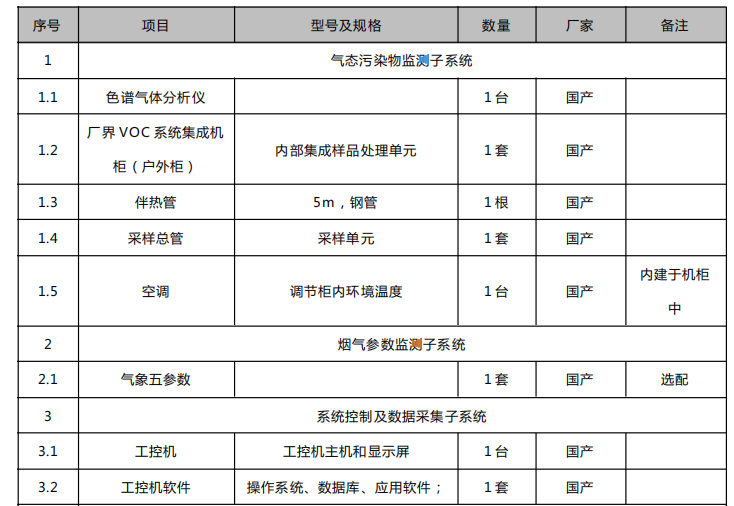

系統配置清單

系統介紹

系統組成

環境空氣非甲烷總烴在線監測系統由采樣預處理系統、校準系統、色譜儀分析系統和數據傳輸系統，四個基本部分組成。具體 介紹如下。

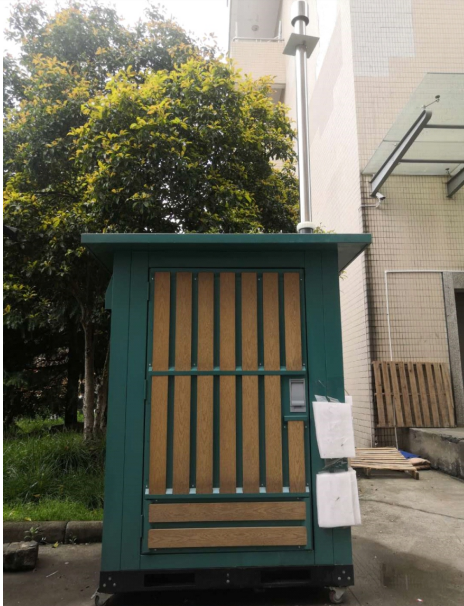

系統外觀圖

本系統由置于園區，廠界環境空氣中的采樣總管，以及置于小屋中的抽取機柜、標氣和氣體發生器組成。

采樣總管負責煙氣采樣，后端連接伴熱管。

機柜內置加熱箱、電控系統、HMI、工控機、分析儀等。

標氣用于校準分析儀表，零氣發生器、氫氣發生器、高純氮?dú)馄刻峁庠础?nbsp;

空壓機產生壓縮空氣。

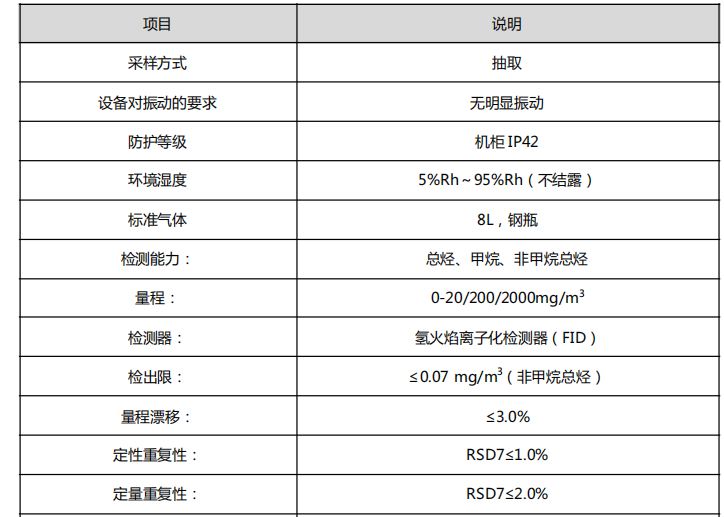

系統參數

子系統介紹

采樣系統介紹

樣氣從循環取樣桿，由恒溫伴熱管進入加熱箱，多級除塵后，由氣體驅動部件將待測氣體送入GF-FID分析儀。

氣態污染物監測子系統

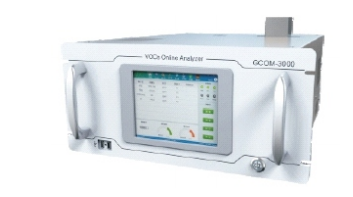

揮發有機物在線分析儀

一款采用國際主流色譜分析方法的氣體VOCs監測產品，采用FID檢 測器和高性能色譜分離柱，能夠檢測甲烷、總烴、非甲烷總烴、低碳醛 酮、苯系物（苯、甲苯、二甲苯、乙苯、異丙苯等）和部分鹵代烴類等 氣體有機污染物。

方法原理

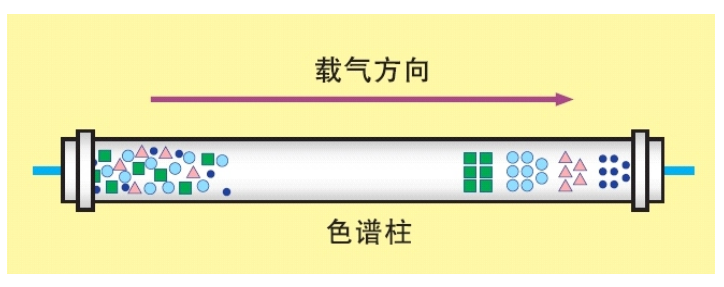

揮發性有機物在線分析儀基于氣相色譜法分離與FID檢測器檢測技術，符合《固定污染源廢氣 總烴、甲烷和非甲烷總烴的測定氣相色譜法》（HJ 38-2017）和《環境空氣 苯系物的測定 固體吸附/熱脫附-氣相色譜法》（HJ 583-2010）檢測方法。氣相色譜法分離技術則是將多組分混合氣體，在一定流速的載氣輸送下通過特定溫度與特殊化學特性柱填料，使出柱氣體得到 有效分離。因?yàn)椴煌M分氣體沸點和極性的差異，高沸點與極性差異小的氣體組分流動慢，出柱晚；低沸點與極性差異大的氣體組 分流動快，出柱早。在合適的柱長、柱溫與柱填料條件下，最終實現混合氣體在柱中逐一分離。

FID檢測技術是有機氣體檢測的一項有效方法。當有機氣體被送入FID檢測器后，在檢測器氫火焰的高溫電離作用下，有機氣體 的化學鍵被打開，釋放出自由離子和電子。釋放出的電子在FID檢測器的高壓電場中，向電場的一端電極移動，從而被該電極收集 產生測量電流。該測量電流的大小與單位時間進入檢測器的有機氣體質量相關，在進樣時間中采集到的信號總量，即反應了該有機 氣體的含量。

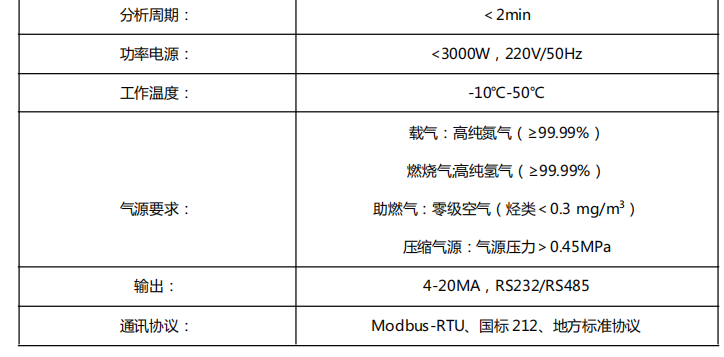

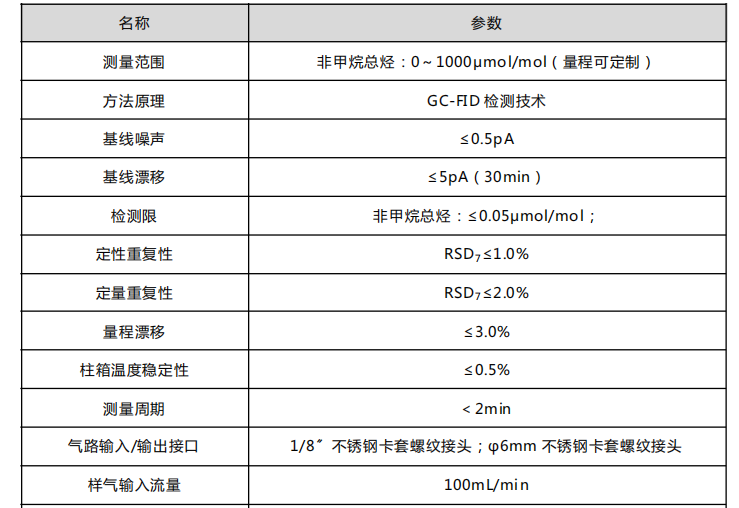

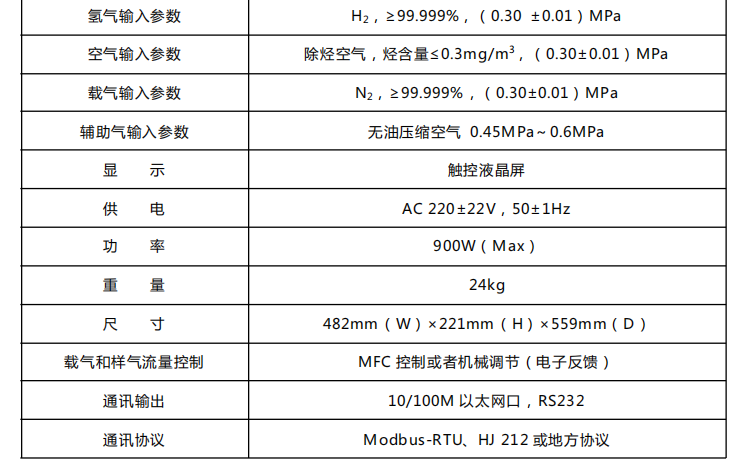

技術參數

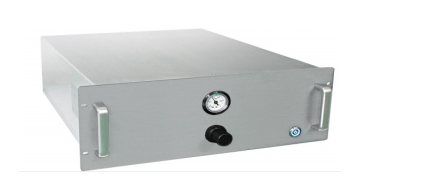

零氣發生器

儀器概述

零氣發生器是配套氣相色譜儀的專業氣源，空氣純度高滿足色譜儀的使用。

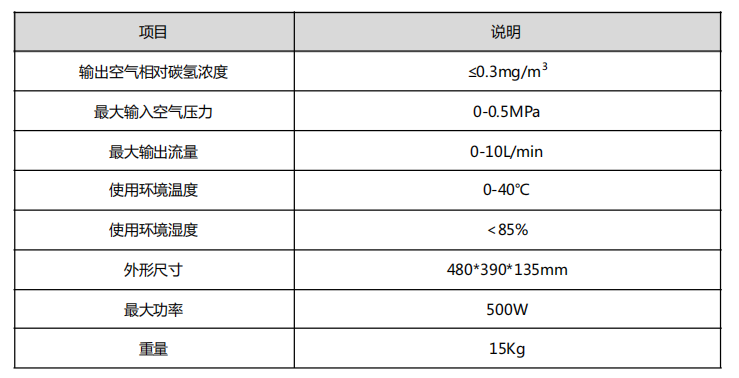

技術參數

主要特點

儀器設有自動吸附排除空氣中烴、酯、油等，大大提高空氣的質量，無需維護。

不銹鋼儲氣罐、自動放水；(杜絕排出黃色鐵銹污染實驗室)。

氣路部分全部采用不銹鋼管(電解拋光，超音清洗)。 低壓?jiǎn)?dòng)、有效提高壓縮機壽命。

體積小，噪音低，特別適合實驗室使用。

雙過濾器、兩級穩壓，輸出壓力精度高、具有完善的保護措施。

氫氣發生器

儀器概述

主要由電解池、開關電源、液路、壓力控制系統、防止回液控制系統、流量顯示組件等部分組成。電解分離池采用桶式電解池 ，電解池材料選用高級不銹鋼316L。電解效率高，長期使用純度、流量不衰減。由于儀器設計有電路和液路雙重防誤操作返液控制 系統，若發生器外部氣路嚴重漏氣或人員操作失誤也決不返液，徹底解決了其它同類產品返液現象。流量數字顯示，操作方便。

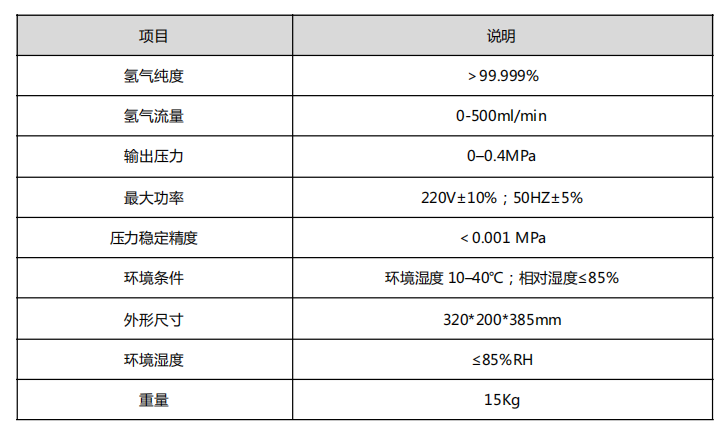

技術參數

主要特點

替代高壓鋼瓶，在線分析儀器使用方便。

體積小，重量輕，結構合理，操作簡單，結構方便，尤其現場色譜分析。

配有過流、過壓二級保護裝置，安全可靠。

使用壽命長，可不間斷使用，性能穩定，流量、純度不衰減。

流量自動跟蹤，數碼顯示，直觀方便。 配有堿液缺失報警裝置，安全可靠。

系統控制及數據采集子系統

上位機軟件

在線監控系統是針對環境空氣非甲烷總烴在線監測系統自行開發的上位機軟件。本軟件實時監測從分析儀傳輸過來的數據，存 儲到數據庫，并顯示當前的排放率排放量及系統報表顯示與輸出。 分析儀數據直接傳輸?shù)焦た貦C(jī)內，并計算出各污染物VOCs的排放總量，生成符合環保要求的報表。 工控機軟件可通過RS232接口采集濃度數據，并實現折算、存儲、匯總、報表輸出、向數采儀發送數據等功能。 工控機軟件詳細的說明請參考《上位機軟件操作手冊》。

公用工程

電源線纜

220±10%VAC、50HZ，＞5KW 甲方提供儀表電源引至現場儀表機柜附近,要留有一定余量。

氣源

氮?dú)饣騼x表風0.4～0.8Mpa無油、無塵、無水 。

信號輸出

測量數據分別通過工控機傳輸至數采儀，統一上傳環保局（采用標準通訊協議、數采儀需甲方購買）；儀表數據可通過RS485 輸出給DCS，機柜至甲方DCS的信號輸出線纜由甲方提供。

環境要求

位置：盡量靠近測量位置。環境要求：機柜內環境溫度在15～30℃之間；相對濕度在80%以下有通風設施和空調；安裝地點應清潔，無機械震動，附近不 應有強電磁場干擾。

項目執行

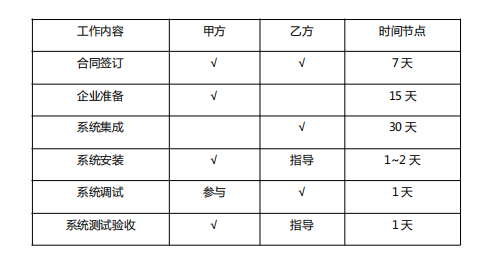

工程計劃表下述工程計劃表為一般情況下計劃周期。具體計劃周期，根據實際商務合同而定。

工程準備

工程前期準備分三部分進行：明確雙方權利和義務并簽訂合同；現場勘察和企業準備、系統設計、集成安裝和調試，聯網以及 運行。

人員準備

在線監測工程的專業公司配有電子儀表、計算機軟件、通訊網絡專業技術人員，具有雄厚的技術實力。為了及時優質完成在線 監測項目，公司將抽調由各專業技術骨干組成的強有力的工程項目部。

技術準備

工程項目部根據以往在線監測系統工程的經驗，專門對本次在線工程的技術路線和規范要求，儀器設備的防雷，除水、以及現 場情況、計算機軟件功能和應用、數據傳輸和通訊模式等關鍵技術都作了反復研究論證，從技術上作了充分的準備。

用戶培訓

奧斯恩歷來十分重視用戶培訓工作，通過對用戶技術人員的培訓，公司與用戶進一步了解和溝通，同時，公司通過培訓用戶技 術人員，聽取用戶意見，了解用戶的需求，以便公司進一步提高產品質量，為用戶提供更優質的服務。為了使業主的工作人員能完全掌握連續在線監測系統的工作程序、操作規范、運行規范、常規維護等基本知識，我公司將在充 分征求用戶意見后編制一套完整的培訓計劃和培訓課程大綱，提供培訓所需的教材并指派工程師講解說明，并負責對業主操作及維 護管理人員進行包括連續在線監控系統的使用、系統和設備的操作和維修的全面培訓。通過講授系統的性能、結構原理、維護管理 技術及上機實際操作等培訓，使甲方人員能獨立進行管理、運行、故障處理及日常測試維護，確保系統能正常安全運行。我公司提供的培訓指導人員污染源在線監控領域都具有豐富的應用和維護經驗。未經業主項目代表批準，不得隨意更換已確定 的培訓指導人員。如果業主認為培訓指導人員不合適可要求更換。所有本項目有關的員工和將來的操作員都將根據項目的要求進行充分的培訓，滿足系統的設計和維護的需要。

現場培訓

培訓目的：培養儀表間的日常操作人員，掌握設備的日常操作與維護。

培訓對象：業主單位現場操作人員，有一年以上相關儀器設備操作維護經驗。

培訓地點：設備安裝現場。

集中培訓

時間安排 系統調試完成后培訓：系統安裝調試完成后由甲方參與進行。

培訓教材 相關設備使用說明書。

培訓方式 專業技術人員授課、現場實際操作演示與指導。

培訓地點 設備安裝現場。

培訓內容

系統基本原理和操作規范；

系統的工作流程及注意事項；

常規維護的基本知識；

一般性故障處理；

軟件操作培訓；

培訓講師

現場培訓由我公司現場工程師負責實施。

驗收測試

系統安裝調試完畢后1天內由甲方進行驗收；驗收方式為將標氣通入儀器，若儀器測量結果在儀器的測量誤差內，視為驗收合 格；系統驗收合格，甲方在《現場服務確認單》上簽字生效；如系統安裝調試完畢后甲方未簽字且一周內未提出書面疑義的 ，視為系統驗收合格。

質量保證

質量保證期

質保期為分析儀制造商發貨之日起13個月或系統驗收之日起12個月，二者以先到時間為準。 非因乙方產品自身存在的品質質量問題引起的問題均不在質保范圍內，超過質保期或者在質保期內發生如下故障，均屬于保外維修 ，不提供免費保修服務，故障包括但不限于：

質量保證期

1）由于使用不當（進水、腐蝕、失火、強電串入等）。

2）不可抗力（地震、雷擊、洪水等）造成的損壞。

3）未經允許，產品內部擅自改動。

4）現場不符合設備使用環境要求的。

5）未按照要求進行操作、維護、保養的。

6）其他未按用戶手冊及培訓規定使用，引起產品損壞的。

性能保證

乙方提供的系統是先進、可靠、有效和完備的。在質保期內，乙方負責更換有故障的器件。 標氣、濾芯等消耗品不在此質保范圍之內。

質量保證

保證所供設備為全新的。 保證所供設備的設計、制造是無缺損的、完整的。 保證所供設備能夠在招標文件指定環境現場正常運行，數據準確、穩定、可靠。 保證所供設備在使用正常壽命期限內能夠正常運行，令甲方滿意。 保證提供現場指導安裝、調試、直至設備投運的完整服務。 保證所供資料真實有效，設備的操作與維護可完全按乙方所供資料進行操作維護。 保證遵守招標文件要求的質保期限，對質保期內出現的任何質量問題承擔責任。

其它

未經乙方允許，甲方不得將乙方提供給甲方的任何資料、文件和技術內容透露給第三方，否則乙方保留追究甲方責任，要求甲 方賠償由此給乙方造成的損失的權利。本技術方案簽字、蓋章生效協議與合同具有同等法律效力。如果本協議條款與商務合同條款沖突，以商務合同條款為準。本方 案未盡事宜，雙方友好協商解決。
