產品背景

為促進生態文明建設，落實冀氣領辦【2018】177號 文件精神，進一步深化鍋爐污染治理，消減氮氧化物排放，奧斯恩推出了 OSEN-NOx氮氧化物在線監測系統，主要應用于燃氣鍋爐尾氣氮氧化物檢測分析，主要針對現有燃煤鍋爐進行低氮燃燒改造后的燃 氣鍋爐。適用于20蒸噸/小時以下燃氣鍋爐、低氮燃燒改造鍋爐、更換低氮燃燒器鍋爐、整體更換鍋爐排放氮氧化物尾氣。其中的低 氮燃燒器指采用全域混合燃燒器、分級燃燒器（加煙再循環裝置）等對氮氧化物尾氣分析儀。OSEN-NOx氮氧化物氣體在線監測系統主要原理是：取樣單元采集鍋爐尾氣并進行初級粉塵過濾再送入預處理單元，預處理單 元對氣體進行降溫、除濕、二次過濾粉塵，氣體分析單元進行各項煙氣濃度檢測分析，在顯示屏上實時顯示氮氧化物濃度，并將數 據信號向外傳輸?shù)竭h程電腦端、煙氣濃度監測微信云平臺等終端。

Nox氮氧化物在線監測系統參照法規

《火電廠大氣污染物排放標準》 GB13223-96

《中華人民共和國大氣污染防治法》 2000年9月1日起實施

《火電廠煙氣連續監測系統典型設備技術規范書》 G-HB97-01

《火電廠煙氣連續排放連續監測技術規程》 HJ/T-2000

《固定污染源排放中顆粒物測定與氣態污染物采樣方法》 GB/T16157-1996

《煙氣采樣器技術條件》 HJ/T47-1999

《煙氣采樣器技術條件》 HJ/T48-1999

《固定污染源煙氣排放連續監測技術規范》 HJ/T75-2007

《固定污染源煙氣連續監測系統要求及檢測方法》 HJ/T76-2007

《污染物在線監控（監測）系統數據傳輸標準》 HJ212-2017

《鍋爐大氣污染物排放標準》 GB-13271-2014

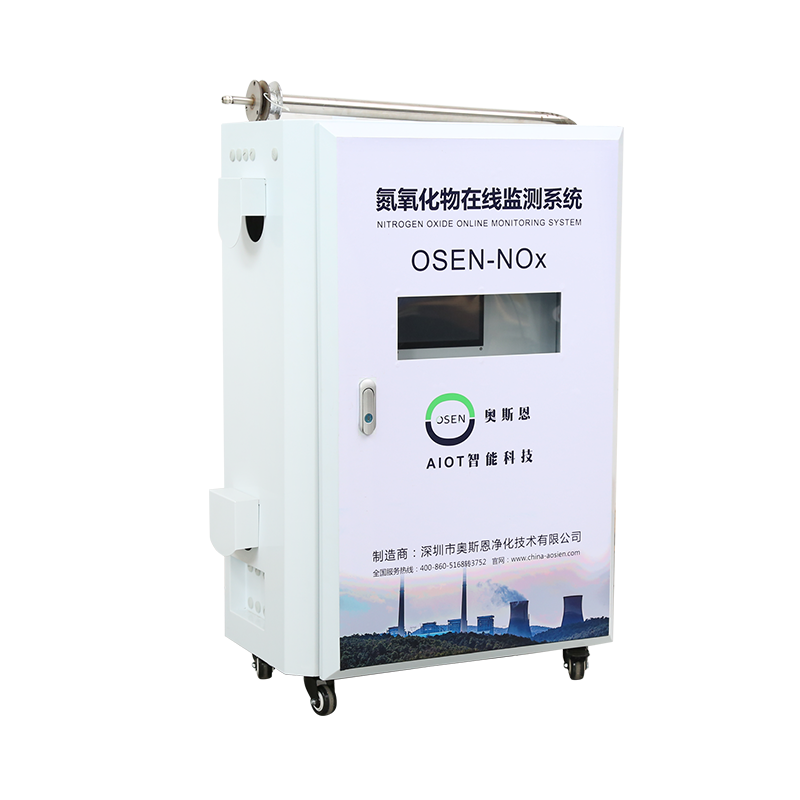

產品名稱：氮氧化物在線監測系統

產品型號：OSEN-NOx

應用領域：石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要固定安裝在線檢測氣體濃度的場合。

技術參數

產品特點

（1） 采用進口電化學傳感器、高精度、響應速度快、重復性好。

（2） 紅外遙控，標配紅外遙控器，通過紅外遙控器功能鍵可進行一鍵式操作，可實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠等功能。

（3） 分析過程不需化學試劑，不產生二次污染，是一個無損的分析過程。

（4） 三級預處理裝置：冷凝、除塵、干燥。

（5） 具有溫濕度補償算法，有效消除溫濕度變化干擾。

（6） 具有一氧化氮、二氧化氮、氧氣等相互干擾補償。

（7） 采用泵吸式采樣，具有零點自動標準功能，消除系統長期運行產生的漂移。

（8） 豐富的人機界面 ，2.5寸高清彩屏，顯示實時濃度、報警、時間、溫度、濕度、存儲等信息；菜單界面采用高清仿真圖形顯示各個菜單的功能名稱。

（9） 標配10萬條數據存儲容量；可選配SD卡存儲功能，支持實時存儲、定時存儲，或只存報警濃度數據；支持本機查看、刪除數據，也可通過RS485接口上傳到電腦進行數據分析或打印。

（10）儀器具有：4-20mA/RS485信號輸出，以太網輸出，繼電器輸出等功能。

（11） 提供現場數據查詢、報表統計、數據打印等功能，直觀顯示氣體濃度、類型、單位、工作狀態等，數據存儲時間大于一年，并有拷貝功能。

（12） 可以同時監測氣體參數和可吸入顆粒物，并在數據平臺上顯示出監測值。

（13） 無工具拆卸，方便點位遷移與設備維護。

（14） 氣體象五參數、噪音等參數可靈活定制。

（15）應用單片機技術和網絡通訊技術相結合，采用數據存儲功能，不僅可提供方便的數據查詢方式，還可以通過USB接口將數據轉存至計算機，利用配套的上位機軟件自動計算日平均值、月均值、污染指數、生成各種圖形數據標，并進行打印。

（16） 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。

（17） 集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據， 實時監控設備運行狀態。

（18） 實現多參數自動監測，防干擾技術設計。

（19） 高精度，性能可靠，適用于戶外和工業環境。

（20） 實現各類參數采集，自動上傳網絡平臺，自動發布數據；

（21） 體積小，模塊化設計，網格化靈活布局；

（22） 集成溫度補償技術，長久自動校準技術；

（23） 采用全球定位系統，實時跟蹤設備；

（24） 可配備網絡攝像頭，環境污染指標超標自動預警視頻抓拍，數據字符可在視頻疊加顯示。

特色功能

現場端 物聯感知

智能感知層實現多維一體化，可集成顆粒物原位測量裝置、有害氣體實時監測裝置等。

多級預 處理置

為避免檢測結果受其他因素的影響，設備配備了預處理裝置，采樣的氣體需經過除塵、除濕、冷凝 處理后，再進行監測，保證不受其他因素影響。

GPS定 位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息 上傳至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

LCD觸摸屏

可配置7寸LCD觸摸屏，用于現場數據查看，相關參數設置，人機交互體驗感好，可以直觀查看相關參數曲線分析圖。

斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷網續傳功能，當設備監測到 網絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里 所監測到的數據上傳至服務器保存。

傳輸網絡

設備支持3G/4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩云平臺，保存，分析 ，統計展示，預警處理。

系統軟件平臺

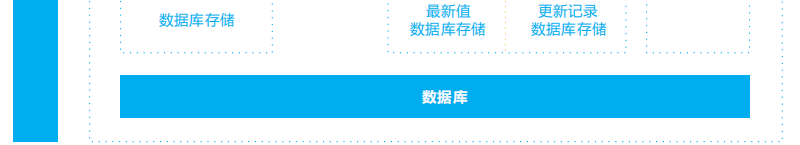

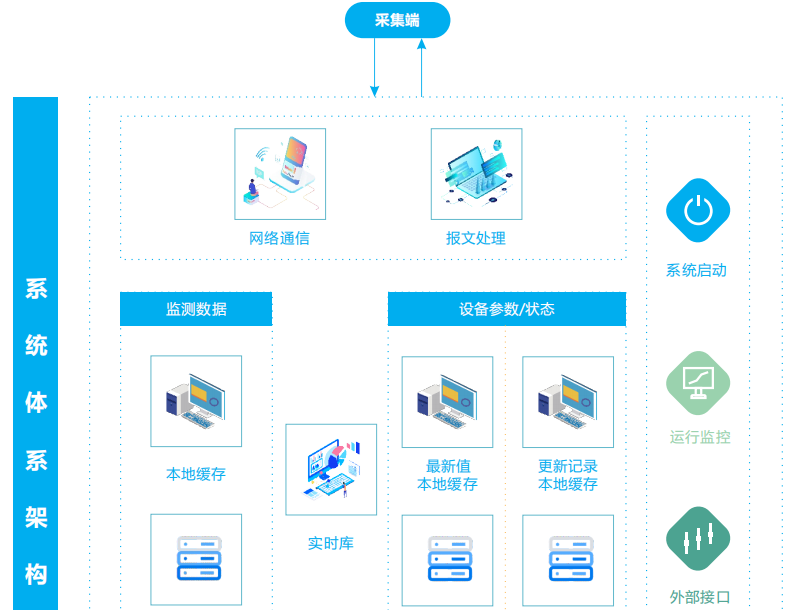

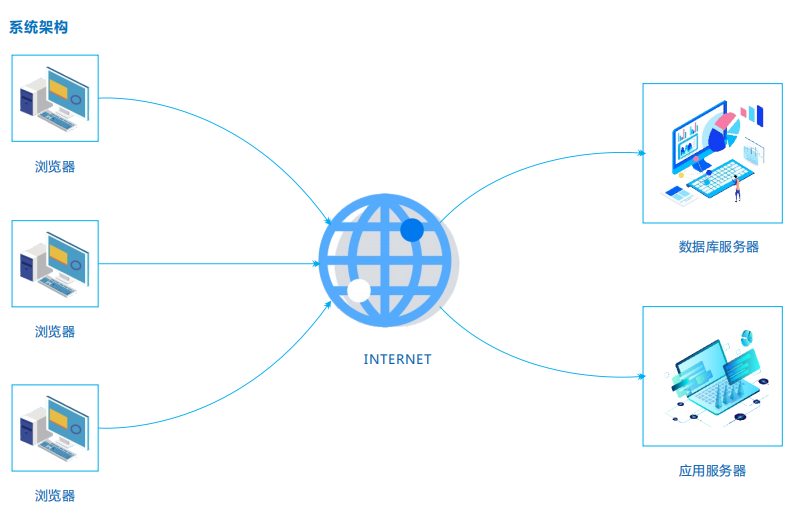

系統架構

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。外部接口：提供本系統與外界的交互訪問，按 照業務需求，目前此接口需要提供遠程設備控制功能

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08  外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊 方式（如有線、無線、串口）， 多種通訊模式（如定時發送模式 、實時發送模式、召喚發送模式 等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證系統的實時性，系統 設有一個緊湊的、功能強大的實 時內存庫，用來實時、高效地處 理海量實時數據、實時狀態、實 時報警、遙調指令、計算量數據 等，對內部數據對象進行查找、 定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口， 以便于第三方或軟件開發人員訪 問其中的數據。

數據處理

系統軟件可采集海量數據，這些 海量數據需要快速、有效地處理 ，而系統軟件具有很強的數據處 理能力，能根據客戶提供的計算 公式、工程轉換方法、項目系數 、審核規則、國家或行業相關規 定等對采集的原始數據進行運算 ，算完后將原始數據和運算后數 據在數據庫不同表中同時分別存 儲。且出現越限數據、質量碼異 常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入 功能，如ORACLE等。管理員通 過相關配置界面選擇其中一種數 據庫。 系統具備數據緩存技術，將來不 及寫入數據庫的數據及時存儲到 實時文件里，在系統空閑時或故 障恢復后及時將數據補回到數據 庫內，確保數據不丟失。 對于與數據庫的連接、插入、查 詢等操作，充分考慮了系統的容 錯性，如出現斷線重連、異常屏 蔽、數據庫死鎖等異常現象，系 統均具有處理能力。 系統采用多線程、多連接方式對 數據庫進行操作，以確保海量數據 的插入、查詢、更新等。

系統性能

系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、查詢、更新由于本系統負責現場各類上傳數據的接 收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

系統寫入速度不低于10000條/秒。

可確保7*24小時穩定無故障運行。

可支持10000個點的數據并發處理，并且可擴展通訊協議。

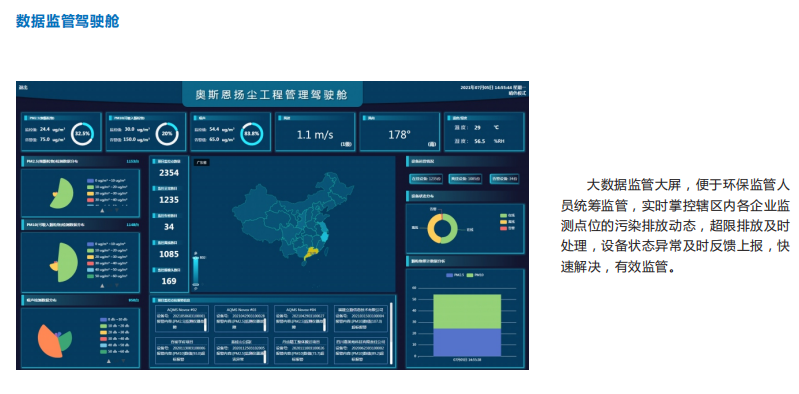

環保大數據云平臺

環保大數據云平臺，主要依托于大數據可視化分析模型進行建設，數據24 小時全天侯實時，接收、保存，并通過圖表等形式 具象化顯示、智能分析、智能告警提醒/管理，自動生成報表分析，集數據與視頻于一體，實現污染溯源、趨勢預測等功能，充分 貫徹總量管理、總量控制的原則，包含了環境管理信息系統的許多重要功能，充分滿足各級環保部門環境信息網絡的建設要求，政 府部門可充分挖掘環境監測數據價值，打通環境監測、監管的通道，形成一套集監測、預警、指揮、執法、管理五位一體的環境監 管模式，構建區域化高分辨率監測網絡，實現大氣環境精準化管理。切實為跨界各領域提供全方位的解決方案，為打贏污染防治攻 堅戰提供科學、真實數據決策依據。

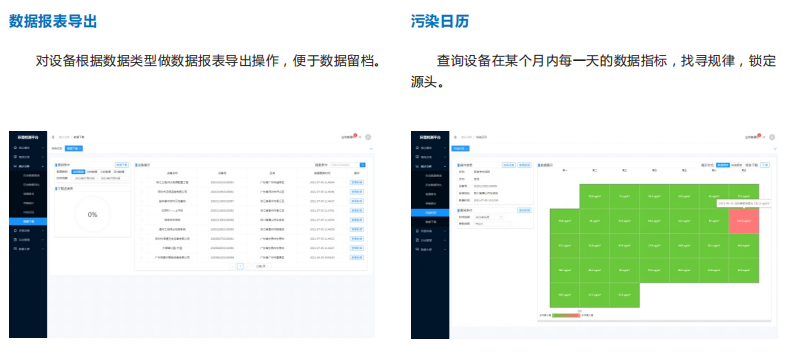

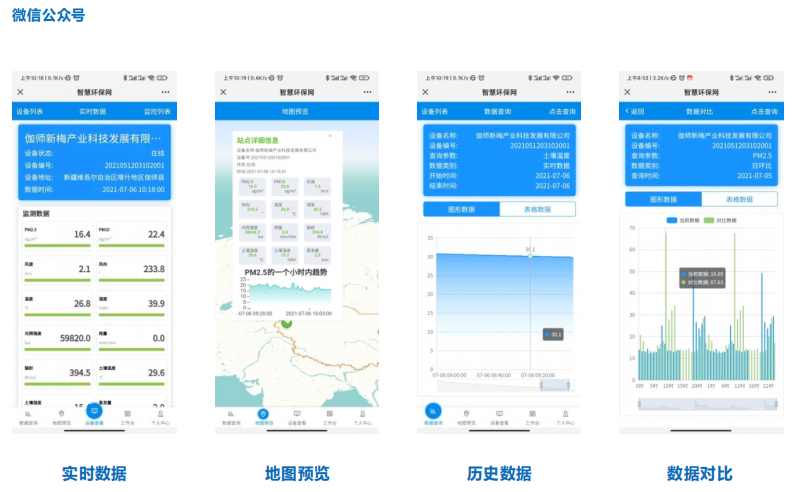

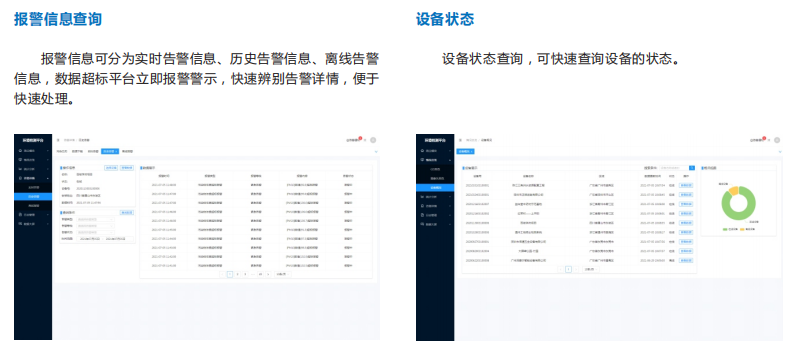

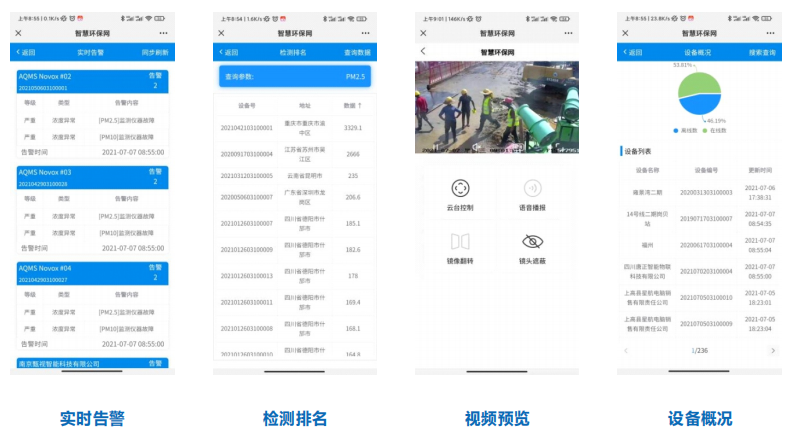

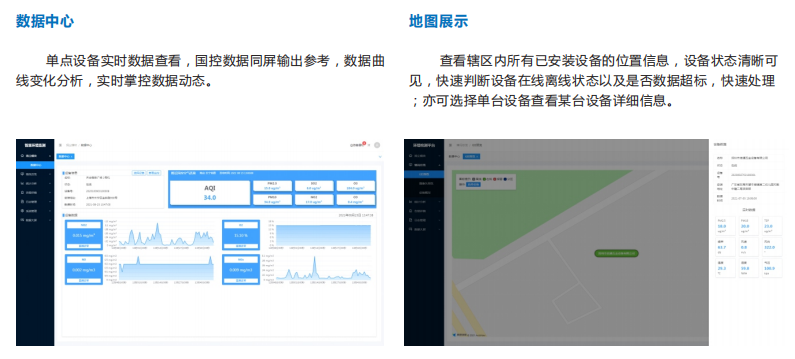

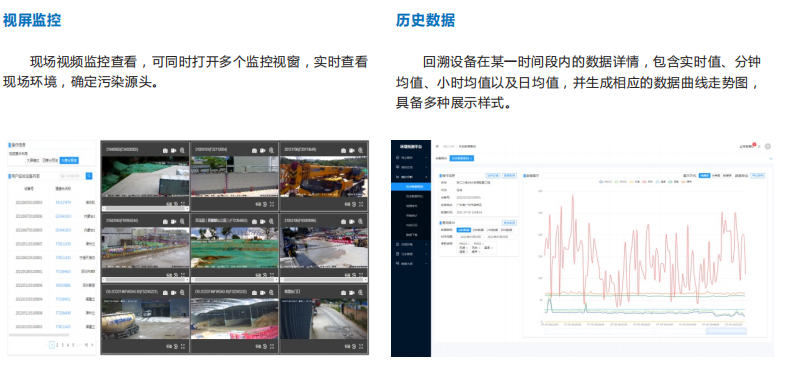

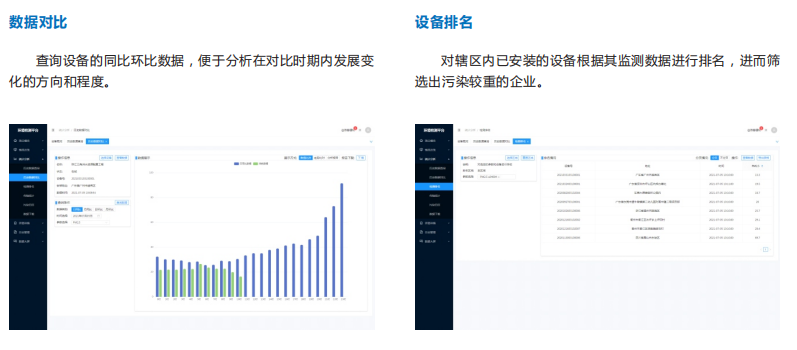

平臺主要功能界面展示
